Kako izračunati količinu sendvič panela za krov i zidove – Mere i primer obračuna

Količina sendvič panela računa se merenjem svake krovne ravni i zida, a zatim određivanjem broja komada prema pokrivnoj širini, smeru postavljanja i potrebnim dužinama. U nastavku ćete pronaći formule, razrađen primer za objekat 10 × 6 m i obrazac sa podacima koje treba pripremiti za ponudu.

Obračun u 5 koraka:

1. Izmerite svaku krovnu ravan i svaki zid.
2. Potvrdite pokrivnu širinu izabranog panela.
3. Odredite smer postavljanja i potrebne dužine.
4. Razradite otvore, zabate i krojenje.
5. Sastavite spisak komada i proverite ga sa dobavljačem.

Koje mere su potrebne za obračun?

Za početnu procenu potrebna vam je površina koju treba obložiti. Za porudžbinu su potrebne i pojedinačne mere, položaji otvora i raspored panela, jer dve površine iste kvadrature mogu zahtevati različit broj komada.

Napravite jednostavnu skicu i označite svaki zid i svaku krovnu ravan zasebno. Sve mere unesite u istoj jedinici: za računanje površine najpraktičniji su metri, dok se dužine u specifikaciji za nabavku mogu iskazivati u milimetrima.

Mere krova: kosina, dužina i prepusti

Za svaku krovnu ravan zabeležite:

• dužinu uz strehu, poprečno na uobičajeni smer postavljanja krovnih panela;
• dužinu kosine, od donjeg do gornjeg završetka ravni;
• veličinu prepusta preko zidova;
• položaj i dimenzije krovnih otvora;
• predviđena mesta nastavljanja panela, ako postoje.

Širina objekta u osnovi nije jednaka dužini krovne kosine. Kod simetričnog dvovodnog krova kosina se računa na osnovu polovine širine i nagiba, dok kod jednovodnog krova obuhvata celu odgovarajuću horizontalnu širinu.

Prepuste unesite samo jednom. Ako ste izmerili krov od njegove spoljne ivice do slemena, prepust na toj strani već je obuhvaćen. Ako polazite od širine između zidova, morate ga posebno dodati.

Kod složenog krova nemojte koristiti jednu prosečnu meru. Pravougaone, trouglaste i trapezne ravni obračunajte zasebno, jer njihov oblik utiče i na površinu i na ostatke pri krojenju.

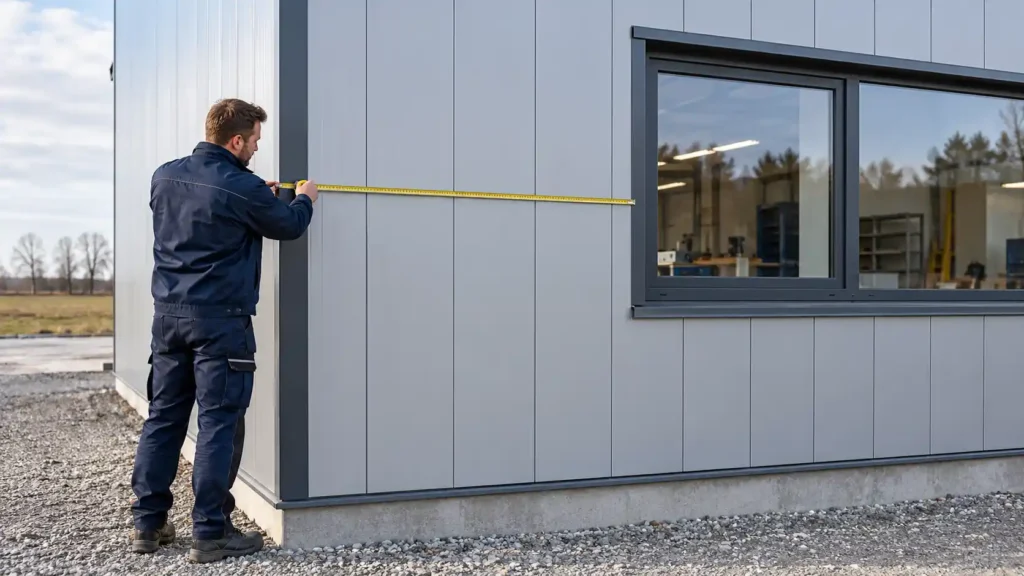

Mere zidova: visine, otvori i zabati

Za svaki zid izmerite dužinu i visinu. Ako se gornja ivica zida završava koso, zabeležite nižu i višu tačku, odnosno mere potrebne da se taj oblik precizno prikaže.

Kod dvovodnog krova obavezno obuhvatite zabate – trouglaste delove zidova iznad visine strehe.

Za vrata i prozore unesite širinu, visinu i položaj. Označite udaljenost otvora od ugla zida i visinu donje ivice otvora, kako bi se videlo koje panele otvor preseca.

Ako mere preuzimate sa crteža, proverite njihove krajnje tačke. Mera između osovina konstrukcije nije automatski jednaka meri završene obloge.

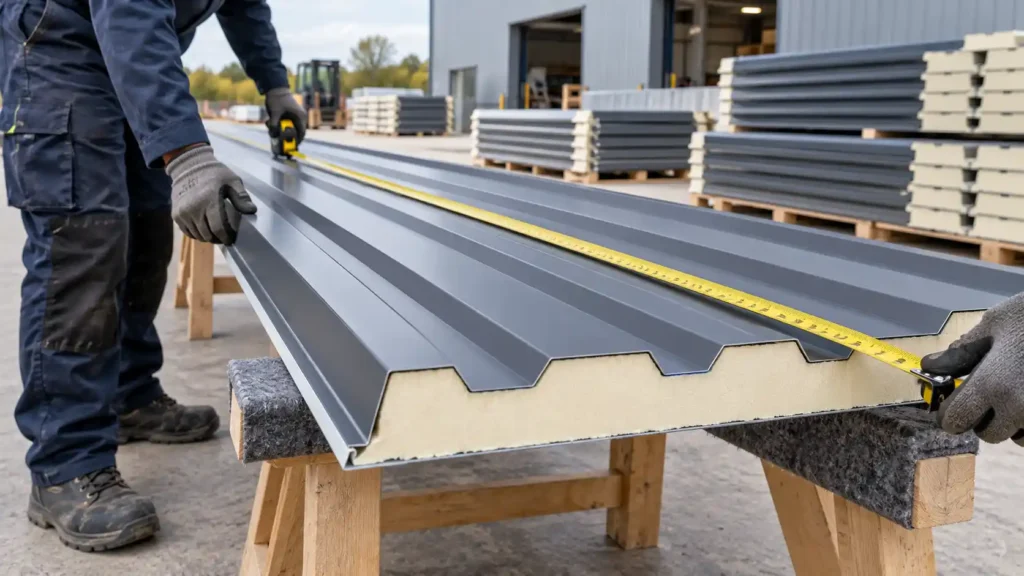

Pokrivna širina: mera koja određuje broj panela

Ukupna i pokrivna širina nisu isto

Pokrivna širina je širina koju panel zauzima u pravilno sklopljenoj oblozi. Ukupna fizička širina može biti veća, jer obuhvata i deo kojim se ostvaruje spoj sa susednim panelom.

Zato broj komada računajte prema pokrivnoj širini iz tehničkih podataka konkretnog proizvoda. Vrednost od 1.000 mm može biti pogodna za primer računanja, ali je ne treba podrazumevati za svaki model.

Pri razmatranju termoizolacionih sendvič panela proverite da li navedena širina označava ukupnu ili pokrivnu meru. Ta razlika direktno utiče na količinu.

Kako se računa broj panela u jednom redu?

Za površinu koju paneli pokrivaju jednom dužinom važi:

Broj panela = mera površine poprečno na smer panela ÷ pokrivna širina

Dobijeni broj zaokružuje se naviše na ceo komad.

Ako je zid dug 10,2 m, paneli se postavljaju vertikalno, a pokrivna širina je 1 m:

10,2 ÷ 1 = 10,2 → potrebno je 11 panela.

Poslednji panel prilagođava se preostaloj širini, uz odgovarajući završni detalj. Odsečena traka može se upotrebiti na drugom mestu samo ako njene dimenzije, spoj i način pričvršćivanja to omogućavaju.

Bočni spoj već je obuhvaćen pokrivnom širinom. Ako ste računali tom merom, ne dodajete još jednom proizvoljan procenat za isti spoj.

Kako izračunati količinu krovnih panela?

Kod krova treba odvojeno utvrditi površinu ravni, broj panela i potrebnu dužinu svakog komada. Sama kvadratura ne pokazuje kako će krov biti pokriven.

Površina krova računa se po kosini

Za pravougaonu krovnu ravan koristite formulu:

Površina ravni = dužina uz strehu × dužina kosine

Kod simetričnog dvovodnog krova sa dve jednake ravni:

Površina krova = 2 × dužina uz strehu × dužina jedne kosine

Ako znate horizontalnu projekciju krova i ugao nagiba, možete koristiti:

Površina krova = površina horizontalne projekcije ÷ cos α

Oznaka α predstavlja ugao krova prema horizontali. Formula se na ceo krov primenjuje kada sve obuhvaćene ravni imaju isti nagib, a horizontalna projekcija uključuje i prepuste. Ako su nagibi različiti, ravni se računaju odvojeno.

Na kalkulatoru podesite računanje uglova u stepenima kada unosite vrednost poput 10°.

Nagib u procentima nije isto što i ugao u stepenima. Nagib od 10° odgovara približno 17,6%, dok nagib od 10% znači da se visina menja za 10 cm na 1 m horizontalne dužine. Ove vrednosti ne treba zamenjivati pri računanju.

Broj komada i dužina panela računaju se odvojeno

Krovni paneli se u uobičajenom rasporedu pružaju u smeru pada krova, od slemena prema strehi.

To znači da:

• dužina uz strehu i pokrivna širina određuju broj traka;
• dužina kosine i završni detalji određuju potrebnu dužinu panela;
• svaka krovna ravan ima svoj spisak komada.

Na simetričnom dvovodnom krovu postoje dva odvojena niza panela. Jedan ravan panel ne prelazi preko slemena da bi pokrio obe kosine.

Kada proveravate krovne sendvič panele, zajedno potvrdite pokrivnu širinu, potrebne dužine i predviđene završetke kod strehe i slemena. Geometrijska dužina kosine predstavlja osnovu za obračun, ali konačna naručena dužina zavisi od tih detalja.

Šta se menja kada se paneli nastavljaju?

Ako se jedna krovna traka sastoji od više panela, potrebno je razraditi spoj njihovih krajeva. Tada prost zbir dužina komada ne mora odgovarati dužini koju pokrivaju.

Kod sistema sa predviđenim preklopom, pokrivena dužina dobija se oduzimanjem tog preklopa od zbira dužina. Međutim, veličina preklopa, obrada krajeva i položaj oslonca određuju se za konkretan sistem.

Zato ne treba automatski oduzimati 50 ili 100 mm od svakog panela. Takvo pravilo može dati pogrešnu količinu i neodgovarajući spoj.

Dužinu panela uskladite i sa mogućnostima prevoza, istovara i podizanja. Najduži raspoloživi komad nije uvek i najpraktičniji za konkretan objekat.

Kako izračunati količinu zidnih panela?

Površina zidova, otvora i zabata

Za pravougaoni zid važi:

Površina zida = dužina × visina

Za pravougaoni objekat sa jednakom visinom zidova do strehe:

Površina pravougaonih delova zidova = 2 × (dužina objekta + širina objekta) × visina

Zabati se dodaju posebno:

Površina trouglastog zabata = osnovica × visina zabata ÷ 2

Zatim se računaju otvori:

Neto površina zidova = površina zidova i zabata − površina vrata i prozora

Neto površina pokazuje koliko će obloge ostati na objektu. Ne pokazuje automatski koliko materijala treba naručiti, jer ne obuhvata način izrezivanja otvora i oblikovanje završetaka.

Vertikalni i horizontalni raspored

Smer postavljanja menja način računanja broja komada.

Kod horizontalnog rasporeda jedan zid može imati više polja po dužini. Tada treba izračunati i broj redova po visini i broj komada u svakom redu.

Raspored mora odgovarati konstrukciji, osloncima i dozvoljenim rasponima izabranog proizvoda. Pre konačnog obračuna zidnih sendvič panela sa vidljivim i skrivenim spojem proverite koji smer postavljanja odgovara konkretnom modelu.

Ako još niste odredili vrstu i debljinu panela, vodič za izbor odgovarajućih sendvič panela može pomoći da te podatke pripremite pre konačne specifikacije količine.

Zašto prozor ne smanjuje porudžbinu za svoju punu površinu?

Prozor površine 1 m² smanjuje neto zidnu površinu za 1 m². Ipak, ako se otvor izrezuje iz već naručenog panela, površina nabavljenog materijala ostaje ista.

Druga mogućnost je da se oko otvora unapred predvide kraći komadi. To može smanjiti potrošnju, ali zahteva odgovarajuće oslonce, spojeve i završnu obradu.

Isečeni deo nije uvek upotrebljiv na drugom mestu. Može biti prekratak, preuzak, bez potrebne ivice za spajanje ili nepogodan zbog smera profilacije.

Zbog toga vrata i prozore oduzimajte pri računanju neto površine, a njihov uticaj na porudžbinu utvrdite kroz raspored komada.

Primer obračuna: objekat 10 × 6 m

Polazne mere i pretpostavke

Posmatramo objekat sa sledećim merama:

Pretpostavljamo da se otvori izrezuju iz panela i da se ti ostaci ne koriste na drugim delovima objekta. Proračun prikazuje geometriju i raspored; konačne dužine usklađuju se sa detaljima spojeva i završetaka.

Prvo izračunajte površinu za oblaganje

Polovina širine objekta iznosi 3 m. Dužina jedne kosine je:

3 ÷ cos 10° ≈ 3,046 m

Visina zabata iznad strehe iznosi:

3 × tan 10° ≈ 0,529 m

Oznaka tan predstavlja tangens ugla i koristi se za računanje visinske razlike iz horizontalne dužine i ugla nagiba.

Vrednosti u tabeli zaokružene su na dve decimale, dok je obračun izveden sa preciznijim međurezultatima.

Zatim odredite komade za krov

Dužina svake strehe je 10 m, a pokrivna širina panela 1 m:

10 ÷ 1 = 10 panela po krovnoj ravni

Pošto postoje dve ravni:

2 × 10 = 20 krovnih panela

Geometrijska dužina svakog panela iznosi približno 3,046 m. Konačna mera za naručivanje određuje se prema završetku kod strehe i slemena, bez proizvoljnog dodavanja ili oduzimanja dužine.

Pošto se u ovom primeru svaka kosina pokriva jednim panelom po traci, nema nastavljanja panela duž kosine.

Odredite komade za uzdužne zidove i zabate

Dva zida dužine 10 m zahtevaju po deset vertikalnih traka pokrivne širine 1 m:

2 × 10 = 20 zidnih panela geometrijske visine 3 m

Svaka zabatna fasada široka je 6 m, pa ima šest traka. Međutim, njihovi gornji završeci prate kosinu krova.

Ako se svaki panel kroji iz zasebnog pravougaonog komada, dužinu određuje najviša tačka unutar njegove trake. Za jednu zabatnu fasadu dobijamo:

Ovo su približne geometrijske vrednosti za razumevanje rasporeda. Pri sastavljanju specifikacije koriste se precizne mere i potrebni detalji završetaka.

Za obe zabatne fasade potrebno je ukupno 12 zidnih panela različitih dužina. Otvori se, prema usvojenoj pretpostavci, naknadno izrezuju i ne smanjuju broj tih osnovnih komada.

Kako izgleda okvirni spisak?

Neto površina od 150,60 m² nije precizna lista za kupovinu. Za ponudu su potrebni odvojeni podaci za krovne i zidne panele, broj komada, njihove dužine i razrada otvora.

Ako bi se vrata ili prozori unapred uklopili u drugačiji raspored kraćih komada, spisak bi se promenio. Zato je položaj otvora važan za konačnu nabavku, iako ne menja njihov zbirni iznos od 9,50 m².

Koliko ostaje pri krojenju i da li treba dodati rezervu?

Ostaci pri krojenju i dodatna rezerva

Ostaci nastaju prilikom skraćivanja panela, prilagođavanja poslednje trake, izrezivanja otvora i oblikovanja kosih završetaka. Dodatna rezerva predstavlja materijal koji se naručuje preko već razrađenih potrebnih komada.

Ove dve stavke ne treba mešati. Ako ste za zid sa prozorom već predvideli cele panele iz kojih se otvor izrezuje, materijal za taj isečak sadržan je u porudžbini. Automatsko dodavanje još 10% može ponovo uračunati isti gubitak.

Kod jednostavnog objekta, pravilno odabrane dužine mogu znatno smanjiti ostatke. Kod mnogo otvora, kosih rezova i kratkih polja potrebno je detaljnije krojenje.

Kada ostatak može da se iskoristi?

Pre nego što ostatak uračunate kao raspoloživ materijal, proverite:

• dimenzije: da li je dovoljno dug i širok za novu poziciju;
• spoj: da li su sačuvane potrebne ivice;
• orijentaciju: da li odgovaraju lice panela i smer profilacije;
• oslanjanje: da li se može pravilno pričvrstiti;
• završnu obradu: kako će se zaštititi i zatvoriti odsečene ivice.

Dva manja ostatka nisu automatski zamena za jedan ceo panel. Njihovo povezivanje uvodi novi spoj koji mora biti predviđen.

Ne postoji obavezan procenat rezerve koji odgovara svakom objektu. Za početno planiranje može se koristiti posebno iskazana pretpostavka, ali pred konačnu nabavku prednost ima razrađen spisak komada.

7 grešaka koje menjaju konačnu količinu

1. Računanje krova prema površini poda. Greška nastaje kada se dužina i širina objekta pomnože bez uzimanja nagiba u obzir. Prepoznaje se po tome što obračun nema dužinu kosine ni ugao krova. Ispravka je računanje svake stvarne krovne ravni.
2. Izostavljanje prepusta i zabata. Obračun zasnovan samo na osnovi i visini do strehe ne obuhvata sve površine. Proverite spoljne granice krova i delove zidova iznad strehe, pa ih dodajte zasebno.
3. Korišćenje ukupne širine panela. Ako je u račun uneta fizička širina sa delom spoja, broj komada može biti premali. Uporedite korišćenu vrednost sa potvrđenom pokrivnom širinom konkretnog modela.
4. Zaokruživanje tek posle sabiranja svih površina. Delovi panela sa različitih zidova ne mogu se uvek međusobno zameniti. Najpre odredite ceo broj traka za svaku površinu, pa proverite moguću upotrebu ostataka.
5. Oduzimanje otvora bez plana krojenja. Neto kvadratura može izgledati dovoljna, dok nedostaju celi komadi iz kojih se vrata i prozori izrezuju. Otvore ucrtajte preko rasporeda panela i proverite svaki zahvaćeni komad.
6. Pretpostavka da svi paneli imaju istu dužinu. Ona prikriva razlike između kosina, ravnih zidova i zabata. Sastavite grupe prema stvarnim dužinama umesto da celu količinu delite površinom jednog zamišljenog panela.
7. Dodavanje rezerve preko već uračunatih ostataka. Tako porudžbina može nepotrebno porasti. Odvojeno prikažite potrebne komade, ostatke koje očekujete pri njihovom krojenju i eventualne dodatne komade.

Pošaljite mere za ponudu krovnih i zidnih panela

Pripremite skicu sa merama krova, zidova, zabata i otvora i pošaljite je na office@metals.rs. Navedite mesto isporuke i, ako ste već napravili obračun, broj komada i potrebne dužine kako bi se proverile mogućnosti isporuke i pripremila ponuda.
