Krovni sendvič paneli na drvenoj konstrukciji – Šta proveriti pre ugradnje?

Postavljanje krovnih panela na drvenu konstrukciju moguće je kada izabrani sistem panela i pričvršćivača predviđa drvene oslonce, a konstrukcija ispunjava zahteve projekta i uputstva proizvođača. Pre naručivanja i ugradnje potrebno je proveriti stanje drveta, nosivost, ravnost i raspored oslonaca, nagib krova, zaštitu od vlage i način pričvršćivanja.

Da li drvena konstrukcija odgovara krovnim panelima?

Drvena konstrukcija može biti odgovarajuća podloga za panelni krov, ali njena pogodnost ne određuje se samo prema tome da li grede izgledaju očuvano. Važno je kako su elementi povezani, gde panel naleže, koliki raspon premošćava i na koji način se opterećenja prenose do zidova i ostatka objekta.

Kod izbora krovnih sendvič panela zato treba zajedno razmotriti karakteristike panela i postojeću ili projektovanu potkonstrukciju. Panel koji odgovara jednoj konstrukciji ne mora odgovarati drugoj, čak ni kada su površina i nagib krova slični.

Kada je postavljanje na drvo moguće?

Potrebno je da budu usklađena četiri osnovna uslova:

• Panel je predviđen za takav način oslanjanja. Njegova tehnička dokumentacija mora odgovarati planiranom rasporedu i vrsti oslonaca.
• Konstrukcija ima potrebnu nosivost i stabilnost. Provera obuhvata drvene elemente, njihove spojeve, ukrućenja i veze sa ostatkom objekta.
• Oslonci omogućavaju pravilno naleganje. Njihova širina, položaj i ravnost moraju odgovarati panelu.
• Pričvršćivači su odgovarajući za drvo i konkretan panel. Moraju obezbediti potrebnu nosivost veze i zaptivanje mesta pričvršćivanja.

Mogućnost da se šraf uvrne u gredu nije dokaz da je spoj pravilno dimenzionisan. Takođe, detalj iz uputstva koji prikazuje pričvršćivanje za čelični nosač ne može se automatski primeniti na drvenu gredu: drugačiji su podloga, način usidrenja i uslovi nosivosti veze.

Šta se menja pri zameni crepa panelima?

Pri zameni crepa često postoji želja da se zadrže svi postojeći drveni elementi. Međutim, novi pokrivač može zahtevati drugačiji raspored oslonaca, način pričvršćivanja i položaj spojeva.

Na primer, letve koje su godinama nosile crep možda nemaju dovoljan presek ili odgovarajuće veze za planirani panelni sistem. Njihov raspored ranije je bio prilagođen crepu, dok se kod panela proverava raspon između stvarnih oslonaca i ponašanje celog sklopa.

Čak i kada je novi pokrivač lakši od uklonjenog, ostaju opterećenja snegom i vetrom. Posebno je važno usisavanje vetra, koje nastoji da podigne pokrivač i opterećuje pričvršćivače i njihove veze sa konstrukcijom.

Zato manja masa panela može biti povoljna okolnost, ali sama po sebi ne potvrđuje da je postojeći krov spreman za ugradnju.

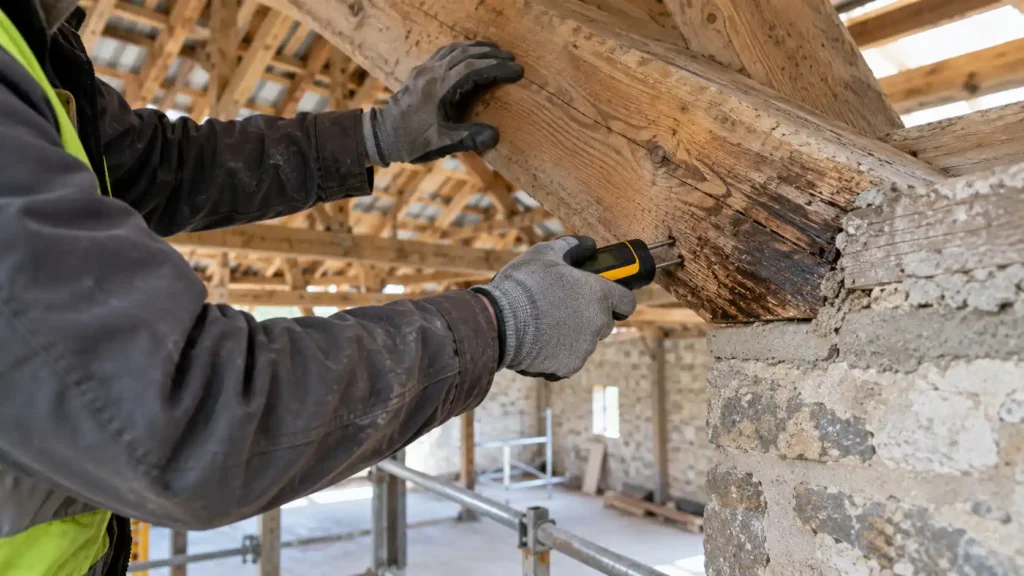

Provera stanja drveta pre zatvaranja krova

Prva od sedam provera odnosi se na očuvanost drveta. Pregled je najkorisnije obaviti kada su dostupni i elementi koji su ranije bili zaklonjeni pokrivačem, naročito oko spojeva, zidova i prodora.

Cilj nije samo pronalaženje vidljivih oštećenja. Potrebno je utvrditi da li drvo može pouzdano da prenosi opterećenje i prihvati pričvršćivače.

Trulež, insekti i oslabljeni delovi

Posebnu pažnju treba posvetiti:

• mestima na kojima je krov ranije prokišnjavao;
• krajevima greda i zonama oslanjanja na zidove;
• spojevima drvenih elemenata;
• delovima oko dimnjaka, krovnih prozora i drugih prodora;
• omekšalom drvetu, krunjenju i vidljivom gubitku preseka;
• otvorima, kanalima i drugim tragovima delovanja insekata;
• izraženim pukotinama, uvijanju i trajnim deformacijama.

Promena boje nije isto što i gubitak nosivosti. Tamnija površina može biti posledica ranijeg kvašenja, ali njeno značenje zavisi od stanja drveta i uzroka promene. Obrnuto, površina koja izgleda uredno ne isključuje oštećenje na skrivenom delu elementa.

Ni svaka pukotina ne znači da je greda neupotrebljiva. Važni su njen položaj, dubina, pravac i odnos prema spojevima i opterećenju. Takve pojave treba proceniti stručno, umesto da se automatski zatvore oblogom ili premažu.

Vlažnost drveta i uzrok kvašenja

Ako postoje tragovi vlage, potrebno je utvrditi odakle ona dolazi. Uzrok može biti oštećen pokrivač, loše izvedena opšivka, kondenzacija ili zatvaranje nedovoljno osušenog drveta.

Kada postoji sumnja na povišenu vlažnost, pregled treba dopuniti merenjem na odgovarajućim mestima. Jedno očitavanje na lako dostupnoj površini ne mora predstavljati stanje celog elementa, naročito u zonama oslanjanja i ranijeg prokišnjavanja.

Prihvatljivo stanje određuje se prema projektu, vrsti konstrukcije i uslovima korišćenja. Zatvaranje vlažnog drveta bez uklanjanja uzroka može otežati njegovo sušenje i ostaviti problem skriven ispod novog krova.

Kada sanirati ili zameniti elemente?

Treba razlikovati površinsku zaštitu, sanaciju i konstruktivnu intervenciju.

Površinska zaštita primenjuje se na odgovarajuće pripremljeno i očuvano drvo. Njena uloga nije da nadoknadi deo preseka koji je izgubljen truljenjem ili drugim oštećenjem.

Sanacija oštećenog elementa zavisi od obima problema i njegovog uzroka. U nekim slučajevima potrebna je zamena dela konstrukcije, a u drugim projektovano ojačanje ili drugačije rešenje spoja.

Pre zatvaranja krova korisno je fotografisati kritična mesta i završene radove. Takva evidencija olakšava kasnije održavanje i pokazuje gde su intervencije sprovedene.

Provera nosivosti i stabilnosti konstrukcije

Druga provera obuhvata krov kao celinu. Čak i zdravo drvo može imati nedovoljan presek, prevelik raspon ili neodgovarajuće veze za novu namenu.

Potrebno je razlikovati nosivost panela, nosivost drvenih nosača i nosivost njihovih veza. Svaki od tih delova ima svoju ulogu i nijedan se ne potvrđuje samo izborom debljeg panela.

Koja opterećenja treba uzeti u obzir?

Provera obuhvata opterećenja koja odgovaraju lokaciji, obliku i nameni objekta:

• Sopstvenu težinu panela, opšivki i ostalih stalnih delova krova.
• Sneg, uključujući moguća nagomilavanja uz više delove objekta, prepreke ili promene geometrije.
• Vetar, odnosno pritisak i usisavanje na pojedinim delovima krova.
• Opterećenja tokom ugradnje i održavanja, prema predviđenom načinu rada i uslovima korišćenja.
• Dodatnu opremu, poput sunčanih elektrana, instalacija ili drugih elemenata, ako su planirani.

Dodatna oprema ne treba da se podrazumeva kao dozvoljeno opterećenje panela. Potrebno je unapred odrediti kako se oslanja, gde se pričvršćuje i kojim putem prenosi opterećenje na konstrukciju.

Zašto su spojevi i ukrućenja važni?

Opterećenje sa panela prelazi na oslonce, zatim na ostale drvene elemente i njihove veze sa objektom. Ako je neka karika tog niza oslabljena, očuvana greda sama ne rešava problem.

Zato se proveravaju spojevi između elemenata, oslanjanje na zidove, pričvršćenje konstrukcije za objekat i ukrućenja koja ograničavaju pomeranje.

Kod obnove treba obratiti pažnju i na posledice uklanjanja postojećih slojeva. Ne treba pretpostaviti da paneli automatski preuzimaju ulogu uklonjenih ukrućenja ili oplate. Takvo ponašanje mora biti predviđeno i dokazano projektom.

Kada uključiti građevinskog inženjera?

Stručna procena potrebna je naročito kada:

• nema pouzdanih podataka o postojećoj konstrukciji;
• postoje izraženi ugibi, oštećenja ili pomeranja;
• konstrukcija je ranije prepravljana;
• menjaju se položaj oslonaca ili oblik krova;
• planiraju se dodatna opterećenja;
• nije potvrđeno da konstrukcija odgovara budućoj nameni.

Pregled dobavljača radi izbora materijala i ponuda panela ne predstavljaju potvrdu nosivosti starog krova. Tu odluku treba zasnovati na odgovarajućoj proceni konstrukcije.

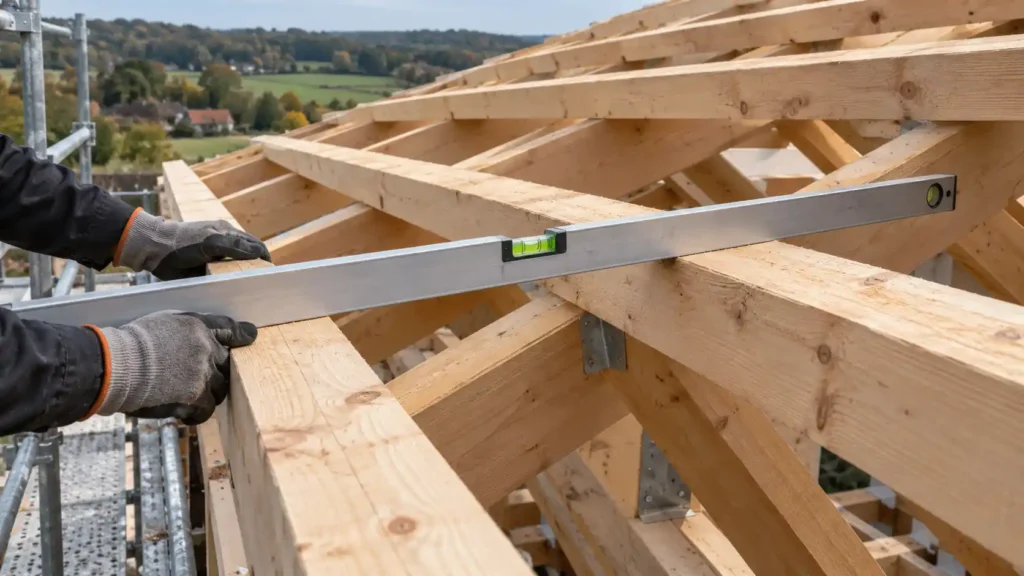

Provera ravnosti i širine oslonaca

Treća provera odnosi se na površine na koje će panel neposredno nalegati. Njihova geometrija utiče na pravilno postavljanje, zatvaranje spojeva i raspodelu opterećenja.

Ako su oslonci neujednačeni, panel može biti prisilno deformisan tokom pričvršćivanja. Posledice mogu biti otežano uklapanje, lokalna oštećenja i nepouzdano zaptivanje.

Ravna krovna ravan nije horizontalna površina

Krov treba da ima projektovani pad, ali oslonci unutar njegove ravni moraju biti međusobno usklađeni.

To znači da treba odvojeno proveriti:

• nagib krova, koji omogućava odvođenje vode;
• ravnost linija oslanjanja, koja omogućava pravilno naleganje panela;
• lokalna odstupanja, poput uvijenog nosača ili izdignutog spoja.

Na primer, krov može imati dovoljan ukupni pad od slemena do strehe, a da jedna srednja rožnjača odstupa od predviđene ravni. Panel tada neće pravilno nalegati na sve oslonce.

Ravnost se proverava odgovarajućim merenjem, a prihvatljiva odstupanja određuju prema projektu i uputstvu proizvođača.

Da li panel pravilno naleže celom predviđenom širinom?

Nije dovoljno da panel samo dodiruje drvenu gredu. Potrebna je odgovarajuća širina naleganja, uz prostor za pravilno postavljanje pričvršćivača.

Posebno treba proveriti krajnje oslonce, srednje oslonce i mesta na kojima se paneli nastavljaju po dužini. Na nastavcima mora biti obezbeđen predviđeni položaj oba panela i njihovih veza.

Potrebna širina ne određuje se prema opštoj proceni da je greda „dovoljno široka”. Preuzima se iz dokumentacije konkretnog sistema i usklađuje sa zahtevima pričvršćivanja za drvo.

Kako se rešavaju neravnine?

Način poravnanja određuje se pre početka montaže. U zavisnosti od stanja, može biti potrebna korekcija položaja elementa, njegova zamena ili projektovano prilagođavanje potkonstrukcije.

Panel se ne koristi za ispravljanje krive konstrukcije zatezanjem šrafova. Prekomerno zatezanje može oštetiti oblogu, deformisati panel i poremetiti zaptivanje.

Ni proizvoljno podmetanje ostataka drveta nije pouzdano rešenje. Svaki element za poravnanje mora biti odgovarajuće dimenzionisan, stabilan i pričvršćen tako da obezbedi trajan prenos opterećenja.

Provera razmaka i pravca nosača

Četvrta provera odgovara na jedno od najčešćih pitanja: koliki razmak nosača može da ostane ispod panela?

Odgovor zavisi od konkretnog proizvoda i konstrukcije. Ne postoji jedan razmak koji odgovara svim debljinama, ispunama i uslovima opterećenja.

Razmak rogova i raspon panela nisu isti podatak

Rogovi se kod uobičajenih kosih krovova pružaju u pravcu pada krova. Rožnjače su nosači koji ih podupiru, dok su letve manji elementi čija uloga zavisi od krovnog sklopa.

Kod tipičnog postavljanja krovnih sendvič panela, njihova uzdužna rebra prate pad krova, a linije oslanjanja nalaze se poprečno na taj pravac. Konačan raspored mora odgovarati projektu i sistemu panela.

Zato podatak o bočnom razmaku rogova ne mora biti podatak o rasponu koji panel premošćava. Za proveru je bitno koji elementi neposredno nose panel i koliko su međusobno udaljeni u njegovom nosećem pravcu.

Prilikom merenja treba zabeležiti i da li su navedena osovinska rastojanja ili svetli razmaci između elemenata. Podatak se zatim usklađuje sa načinom na koji je raspon definisan u tehničkoj dokumentaciji.

Od čega zavisi dozvoljeni raspon?

Pri određivanju razmaka oslonaca razmatraju se:

• tačan model i debljina panela;
• vrsta izolacionog jezgra;
• debljina i karakteristike limenih obloga;
• oslanjanje preko jednog ili više polja;
• merodavna opterećenja;
• dozvoljeni ugib;
• širina oslonaca i ostali uslovi iz dokumentacije proizvoda.

Dva panela iste ukupne debljine ne moraju imati istu nosivost. Takođe, isti panel ne mora imati isti dozvoljeni raspon pri različitim opterećenjima i načinima oslanjanja.

Tabele nosivosti zato treba koristiti za tačno odabrani panel i odgovarajući slučaj oslanjanja, a ne za proizvod sličnog izgleda.

Da li postojeće letve mogu da ostanu?

Mogu se zadržati kada je potvrđeno da njihov presek, očuvanost, raspored i veze odgovaraju novom krovnom sistemu.

Na primer, odluka da se ugradi deblji panel ne potvrđuje automatski ni nosivost letava ni njihovo pričvršćenje za rogove. Ako se letve zadržavaju kao neposredni oslonci, mora biti proverena i njihova sposobnost da prihvate sile koje se preko panela i šrafova prenose na njih.

Ovu odluku treba doneti pre naručivanja, jer promena potkonstrukcije može uticati na raspored panela, detalje nastavaka i potrebne pričvršćivače.

Provera nagiba, spojeva i vlage

Peta provera povezuje konstrukciju sa odvođenjem vode i zaštitom drveta. Pravilan nagib, dobro rešeni nastavci i kontrola vlage čine jednu celinu.

Koliki nagib zahteva izabrani panel?

Za određene krovne panele sa pet rebara MetalS navodi nagib od najmanje 7%. Ipak, zahtev se potvrđuje za tačan model i predviđene detalje krova, naročito ako postoje poprečni nastavci, svetlosni elementi ili drugi prodori.

Nagib od 7% znači visinsku razliku od 7 cm na 1 m horizontalne dužine. Na horizontalnoj dužini od 5 m to odgovara visinskoj razlici od 35 cm. Procenat nagiba ne treba poistovećivati sa uglom izraženim u stepenima.

Pored ukupnog nagiba, važno je da lokalne deformacije ne stvaraju mesta na kojima se voda zadržava. Zbog toga se nagib i ravnost proveravaju odvojeno.

Gde unapred planirati nastavke i opšivke?

Pre ugradnje treba uskladiti dužinu panela i raspored oslonaca sa:

• strehom i odvodnjavanjem;
• slemenom i bočnim ivicama;
• poprečnim nastavcima panela;
• dimnjacima, krovnim prozorima i instalacionim prodorima;
• spojevima krova sa zidovima i drugim delovima objekta.

Ako su potrebni poprečni nastavci, njihov položaj ne treba određivati tek tokom rada. Konstrukcija mora omogućiti oslanjanje i pričvršćivanje prema odobrenom detalju.

Isto važi za prodore. Naknadno sečenje panela bez unapred rešenog oslanjanja, zaptivanja i opšivanja može stvoriti problem koji sama zaptivna masa neće pouzdano rešiti.

Da li su potrebni folija i provetravanje?

Odluka zavisi od kompletnog sklopa krova, namene prostora, unutrašnje vlažnosti i uslova korišćenja. Ne postoji pravilo da se ispod svakog sendvič panela dodaje ista folija.

Potrebno je razmotriti prolaz vlažnog vazduha kroz spojeve, mogućnost kondenzacije na hladnijim površinama i način na koji se eventualna vlaga odvodi ili suši. Posebno su važni spojevi sa zidovima, prodori i kontaktne zone uz drvo.

Zaptivne ili razdvojne trake na osloncima biraju se prema predviđenom sistemu. Njihova uloga ne zamenjuje rešavanje vlage u čitavom sklopu.

Ako se istovremeno zatvaraju bočne strane objekta zidnim sendvič panelima, spoj zida i krova treba uskladiti kao jedinstven detalj, kako ne bi ostali prekidi u zaptivanju i toplotnoj zaštiti.

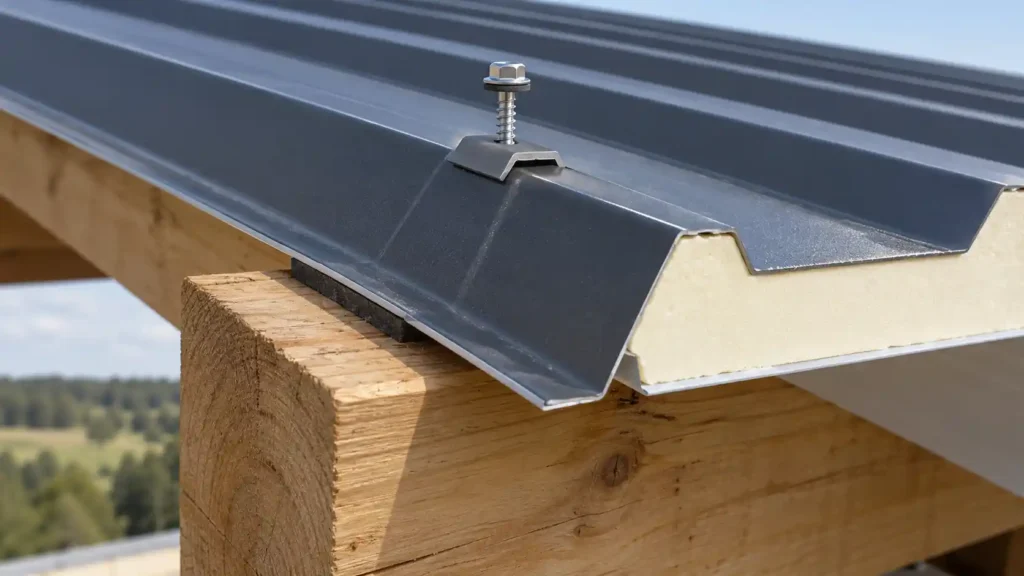

Provera pričvršćivanja za drvenu konstrukciju

Šesta provera odnosi se na vezu panela sa drvetom. Odgovarajući pričvršćivač mora istovremeno obezbediti nosivost, pravilan pritisak na panel i zaptivanje mesta prolaska.

Pričvršćivač mora odgovarati drvetu i panelu

Kod izbora treba potvrditi namenu za drvenu podlogu, potrebnu dubinu usidrenja, ukupnu dužinu i odgovarajuću zaptivnu podlošku.

Dužina se ne određuje samo prema nazivnoj debljini panela. U obzir ulaze mesto pričvršćivanja na profilu, svi slojevi kroz koje pričvršćivač prolazi i deo koji mora biti usidren u zdravom drvetu.

Pri razmatranju ponude šrafova samorezaca za drvenu i metalnu konstrukciju, važno je izabrati proizvod za stvarnu podlogu i detalj veze. Kratak šraf namenjen pričvršćivanju lima za drvo ne mora biti odgovarajući za prolazak kroz sendvič panel.

Broj i položaj šrafova prema projektu

Raspored pričvršćivanja zavisi od dejstva vetra, položaja panela na krovu, nosivosti veze i zahteva sistema. Rubne i ugaone zone mogu imati drugačije zahteve od središnjeg dela krova.

Proveravaju se i udaljenosti od ivica i krajeva drvenih elemenata, kako bi se ograničio rizik od cepanja i obezbedilo pravilno usidrenje.

Mesto pričvršćivanja na profilu i način zatezanja preuzimaju se iz uputstva proizvođača. Preterano zatezanje nije dodatna sigurnost: može deformisati lim ili oštetiti zaptivnu podlošku.

Detaljniji kriterijumi obrađeni su u vodiču za izbor šrafova za lim i sendvič panele, dok se konačan raspored određuje za konkretan krov.

Završna lista pre naručivanja panela

Sedma provera jeste potvrda da su prikupljeni podaci međusobno usklađeni. Time se smanjuje rizik da paneli stignu pre nego što su rešeni konstrukcija, oslonci ili detalji pričvršćivanja.

Ovaj pregled služi za pripremu i koordinaciju radova. Ne zamenjuje stručnu procenu kada stanje ili nosivost konstrukcije nisu potvrđeni.

Šta pripremiti za razgovor sa dobavljačem?

Za pripremu odgovarajuće ponude korisno je dostaviti:

• lokaciju i namenu objekta;
• dimenzije i nagib svake krovne ravni;
• skicu rasporeda oslonaca;
• izmerene razmake i širine oslonaca;
• fotografije konstrukcije, spojeva i kritičnih detalja;
• zahteve za toplotnu zaštitu i druge potrebne osobine panela;
• raspoloživi projekat i potvrđene zahteve za pričvršćivanje.

Fotografije olakšavaju razumevanje objekta, ali ne prikazuju pouzdano unutrašnje stanje drveta, sve dimenzije ni nosivost spojeva. Zato pomažu pripremi ponude, a ne predstavljaju zamenu za pregled konstrukcije.

Pripremite podatke za izbor krovnih panela

Kada su stanje konstrukcije, raspored oslonaca i projektni zahtevi poznati, lakše je odabrati panel i uskladiti pričvršćivače sa stvarnim uslovima na objektu.

Za upit o ponudi krovnih sendvič panela pošaljite MetalS-u dimenzije krova, nagib, skicu oslonaca i raspoložive projektne zahteve na office@metals.rs. Uz podatke o drvenoj konstrukciji navedite i potrebne osobine panela, kako bi ponuda materijala odgovarala planiranom krovnom sistemu.
